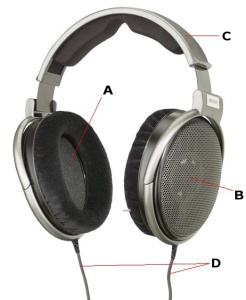

Opis: A - muszla, B - głośnik
C - pałąk, D - kabel sygnałowy.
-
Słuchawki elektromagnetyczne (czasem w skrócie nazywane "magnetycznymi")
z membraną z materiału ferromagnetycznego (najczęściej ze stali), której ruch wzbudzany jest przez zmiany pola magnetycznego w nieruchomej cewce znajdującej się w bezpośredniej bliskości membrany
Opis: 1- cewka nieruchoma, 2- magnes trwały,
3-nabiegunnik magnetowodu oraz 4-membrana ferromagnetyczna.
-
Słuchawki elektrodynamiczne (czasem w skrócie nazywane "dynamicznymi"), z membraną papierową lub z tworzywa sztucznego, której ruch wzbudzany jest przez przyklejoną do niej małą cewkę, umieszczoną w silnym stałym polu magnetycznym, poruszającą się wskutek przepływającego przez nią prądu zmiennego.
Opis:
1-cewka, 2-pudełko, 3-magnes trwały,
4-membrana, 5-nabiegunniki magnetowodu.
Schemat działania słuchawek elektrodynamicznych:
-
Słuchawki piezoelektryczne ("krystaliczne"), z membraną pobudzaną wskutek zjawiska piezoelektrycznego polegające na mechanicznej deformacji kryształu pod wpływem zewnętrznego pola elektrycznego.
Opis: 1-pierścień dociskający, 2-membrana,
3-gąbka poliuretanowa, 4-poduszka
Schemat działania słuchawek piezoelektrycznych:
Podobnie jak konstrukcja słuchawek otwartych, pierwsze słuchawki z
przetwornikami elektrostatycznymi zostały wprowadzone na rynek
właśnie przez Sennheiser-a ( 1977 rok - Unipolar 2000 ). A inne
elektrostatyczne słuchawki tej firmy sprzedawane razem z
wzmacniaczem lampowym Orpheus z 1991, do tej pory uważane są za
najlepsze słuchawki jakie kiedykolwiek pojawiły się na rynku (więcej o nich).
źródło: Wikipedia, licencja: GNU FDL, autorzy
|
